Un plan en coupe du terrain et de la construction représente une tranche verticale de la parcelle, du sol naturel jusqu’au faîtage du bâtiment. Sur un terrain en pente complexe, ce document dépasse le simple schéma réglementaire : il traduit la relation entre le profil du sol, les niveaux de plancher et les terrassements projetés, et conditionne directement l’instruction du permis de construire.
Profil du terrain naturel et lignes de référence sur un plan en coupe
Le tracé commence par le profil du terrain naturel (TN), la ligne qui représente le sol tel qu’il existe avant toute intervention. Sur une pente complexe, cette ligne n’est jamais rectiligne : elle peut présenter des ruptures de pente, des replats ou des dévers latéraux.
La seconde ligne à reporter est le terrain fini (TF), qui matérialise le sol après travaux. L’écart entre TN et TF rend lisibles les volumes de déblai et de remblai. Si le projet modifie le profil du terrain, l’article R.431-10 du Code de l’urbanisme impose de fournir deux plans en coupe : un état initial et un état futur.

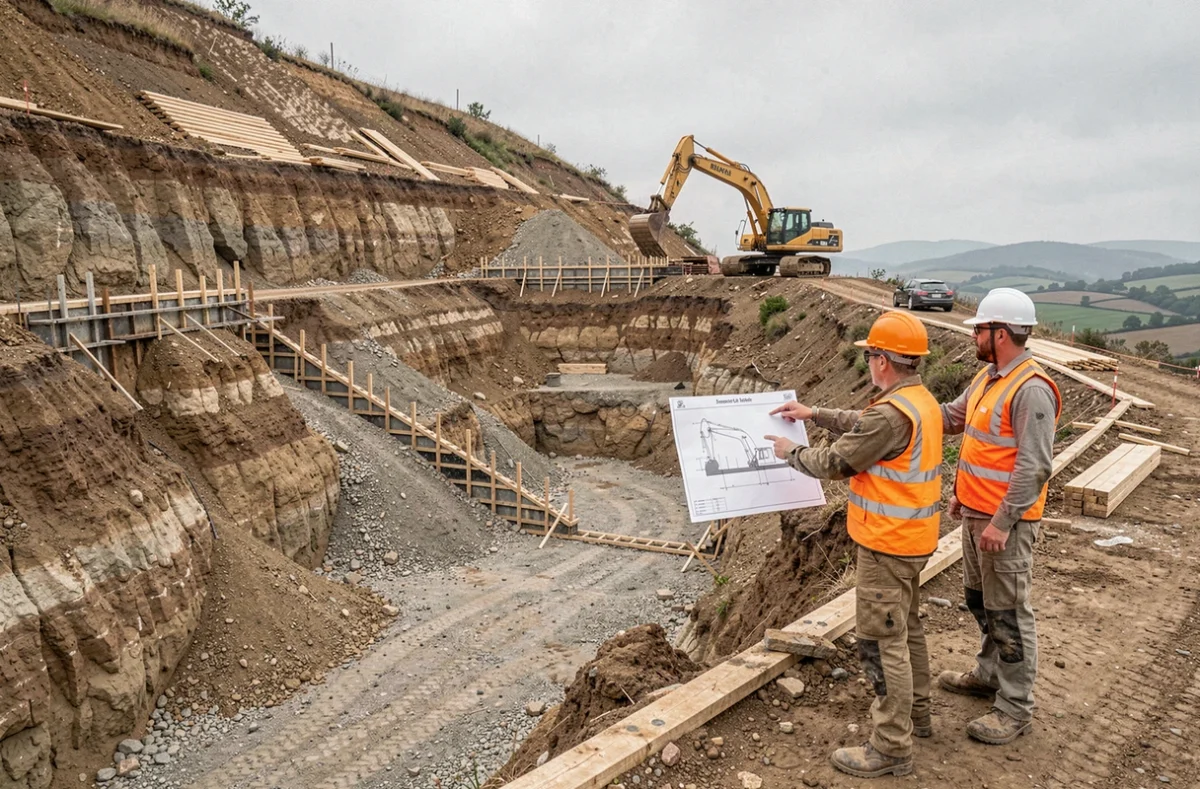

Sur un terrain pentu, ces deux états diffèrent parfois considérablement. Un décaissement côté amont pour encastrer un niveau semi-enterré, combiné à un remblai côté aval pour créer une terrasse, transforme la silhouette de la parcelle. Omettre l’un des deux états est la première cause de demande de pièces complémentaires lors de l’instruction.
Altimétrie NGF et cotes de niveau sur terrain en pente
Un plan en coupe fiable repose sur des cotes altimétriques exprimées en NGF (Nivellement Général de la France). Sur un terrain plat, un simple relevé au niveau laser suffit. Sur une pente complexe avec plusieurs ruptures de profil, un géomètre fournit un levé topographique rattaché au référentiel IGN69.
Ce relevé permet de positionner chaque élément du projet à sa cote réelle : seuil d’entrée, niveau de dalle, faîtage, fil d’eau des réseaux. Le service instructeur vérifie ces cotes pour contrôler la hauteur de la construction, qui se calcule depuis le terrain naturel et non depuis le terrain remanié.
Pourquoi le mode de calcul de hauteur varie selon le PLU
Le Plan Local d’Urbanisme définit la règle de calcul de la hauteur maximale. Certains PLU mesurent au point le plus haut du terrain naturel sous l’emprise, d’autres au point le plus bas, d’autres encore à la médiane. Sur un terrain dont le dénivelé sous l’emprise du bâtiment dépasse plusieurs mètres, la méthode retenue peut autoriser ou interdire un étage entier.
Le plan en coupe doit donc coter explicitement le point de référence utilisé, avec renvoi à l’article du règlement de zone. Un instructeur qui ne retrouve pas cette correspondance demande systématiquement un complément.
Gestion des eaux pluviales et contraintes de sol sur la coupe
Sur un terrain en pente, le ruissellement naturel est amplifié. Le PLU peut imposer une infiltration des eaux pluviales à la parcelle avec un débit de fuite plafonné. Il n’existe pas de droit général au raccordement des eaux pluviales au réseau public en France : la règle dépend du zonage pluvial communal.
Cette contrainte se traduit directement sur le plan en coupe par la représentation de dispositifs d’infiltration, de tranchées drainantes ou de regards de rétention. Les terrassements modifient les lignes d’écoulement : un remblai mal positionné peut dévier les eaux vers la parcelle voisine, ce qui constitue un motif de refus.
- Vérifier le zonage pluvial avant de tracer la coupe, car il conditionne la localisation et le volume des ouvrages de rétention à représenter
- Reporter sur la coupe le sens d’écoulement naturel et le sens d’écoulement après travaux, pour montrer que le projet ne crée pas de rejet supplémentaire vers l’aval
- Indiquer la nature du sol (perméable, rocheux, argileux) si une étude de perméabilité a été réalisée, car elle justifie le choix entre infiltration et stockage
Échelle et lisibilité d’un plan en coupe pour pente complexe
Un plan en coupe se dessine généralement au 1/100 ou au 1/50. Sur un terrain à forte pente, l’échelle verticale et l’échelle horizontale doivent rester identiques pour ne pas déformer la perception du profil. Une distorsion d’échelle fausse visuellement les pentes et peut induire l’instructeur en erreur sur l’impact réel du projet.
Le trait de coupe, matérialisé sur le plan de masse, traverse la parcelle à l’endroit le plus représentatif de la pente. Sur un terrain complexe, un seul trait ne suffit pas toujours. Un second plan en coupe perpendiculaire au premier permet de documenter un dévers latéral ou une cuvette. Le Code de l’urbanisme n’impose pas de nombre minimal de coupes, mais le service instructeur peut en réclamer si le profil n’est pas intelligible.
Éléments à faire figurer sur chaque coupe
- Le profil TN et le profil TF avec les cotes NGF aux points de rupture de pente
- L’emprise de la construction avec les niveaux de plancher, la hauteur au faîtage et la hauteur à l’égout du toit
- Les limites séparatives et la voie publique, pour vérifier les prospects réglementaires
- Les murs de soutènement, talus et ouvrages de rétention projetés
- Les réseaux enterrés (fil d’eau, regard) lorsque le PLU l’exige
Sur un terrain en pente complexe, le plan en coupe n’est pas une formalité graphique. C’est la pièce qui démontre que la construction respecte la hauteur autorisée, que les terrassements ne déstabilisent pas le sol et que les eaux pluviales sont gérées sur la parcelle. Un dossier refusé pour plan en coupe insuffisant se corrige en semaines, pas en jours : autant investir le temps nécessaire dès la conception.
